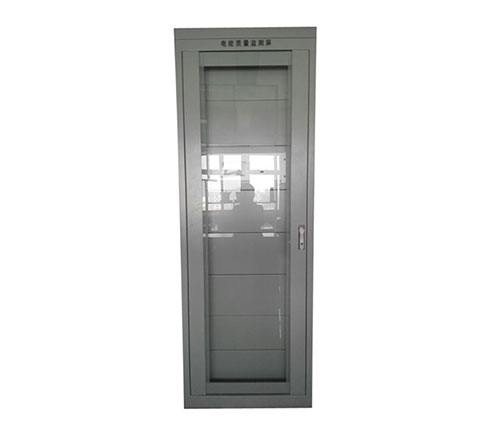

电能质量监测屏实现远程监控与管理，需结合硬件联网能力、通信协议支持、软件平台搭建及安稳防护等多环节设计，核心目标是让本地监测数据可实时上传、远程可视化管理，并支持故障预警与参数配置。以下是具体实现路径：

一、基础：硬件层——赋予监测屏“联网能力”

电能质量监测屏本身需具备数据采集+网络通信双重功能，硬件是远程化的前提：

核心采集模块：集成电压/电流传感器、谐波分析模块（如FFT算法芯片）、事件记录单元（捕捉电压暂降/骤升、闪变、频率偏差等），确保能准确采集电能质量参数（符合GB/T 12325、GB/T 12326等国标）。

网络通信接口：

标配：以太网口（RJ45，支持TCP/IP）、RS485/RS232；

可选：4G/5G无线模块（适用于无有线网络的偏远站点，如变电站、工业厂区边缘）、Wi-Fi模块（适用于室内监测点）；

二、关键：通信层——打通数据传输通道

需选择稳定、低延迟的通信方式，并确保协议兼容性：

有线通信：

以太网：直接接入局域网/互联网（需配置IP地址、网关、DNS），适合固定监测点（如配电房、数据中心）；

RS485总线：通过串口服务器（将RS485转为以太网）接入网络，适合多台监测屏组网（如一栋厂房内多个配电回路）。

无线通信：

4G/5G：插入SIM卡，通过运营商网络传输数据，适合户外/移动监测（如新能源电站、轨道交通）；

LoRa/NB-IoT：低功耗广域网技术，适合分散式小数据量监测（如居民小区配电箱），但需注意带宽限制。

通信协议：

标准协议：优先采用IEC 61850（电力系统通用，支持设备互操作）、Modbus TCP/IP（工业领域主流，简单易部署）、DL/T 645；

自定义协议：若监测屏为厂商定制，需开放协议文档，确保上位机/云平台可解析数据。

三、核心：软件层——构建远程监控管理平台

软件是实现“远程可视化管理”的关键，分为本地监控软件和云端/远程平台两层：

1. 本地监控软件

部分监测屏配套Windows/Linux客户端软件，可通过局域网连接监测屏，实现：

实时数据显示（波形、数值、谐波柱状图）；

本地参数配置（如采样频率、报警阈值）；

数据导出（CSV、Excel格式，用于离线分析）。

2. 云端/远程监控平台（核心）

需搭建或对接云平台，实现跨地域、多终端访问，主要功能包括：

（1）数据可视化与实时监控

Dashboard仪表盘：以图表展示关键指标（电压有效值、频率、总谐波畸变率THD、三相不平衡度），支持多监测点同屏对比；

实时波形显示：远程调取监测屏的电压/电流波形（如10ms/格的高分辨率波形），诊断暂态故障（如雷击导致的电压浪涌）；

地理信息定位：结合GIS地图标注监测点位置，点击即可查看该点实时状态。

（2）数据存储与分析

历史数据归档：按分钟/小时/天粒度存储数据（支持SQL数据库如MySQL、时序数据库如InfluxDB，后者更适合海量时间序列数据）；

报表生成：自动生成日报/周报/月报，支持PDF/Excel导出；

趋势预测：基于机器学习算法（如LSTM）分析历史数据，预测电能质量恶化趋势（如夏季空调负荷高峰可能导致电压偏低）。

（3）远程控制与配置

参数远程配置：无需现场操作，即可修改监测屏的采样周期、报警阈值、通信参数（需权限验证）；

设备远程优化：通过OTA（空中下载）更新监测屏的固件/软件，修理bug或新增功能；

联动控制：与配电自动化系统（DAS）联动，当监测到电压暂降时，远程触发UPS切换或电容器组投切，减缓电能质量问题。

四、选型建议

若预算有限：选择支持Modbus TCP的监测屏+开源云平台（如ThingsBoard），自主搭建简单监控系统；

若侧重无线覆盖：优先选4G/5G版监测屏，避免布线成本。

综上，电能质量监测屏的远程监控与管理是“硬件联网+通信传输+软件平台+安稳防护”的系统工程，核心是通过数字化手段打破地域限制，提升电能质量运维的效率与主动性。
