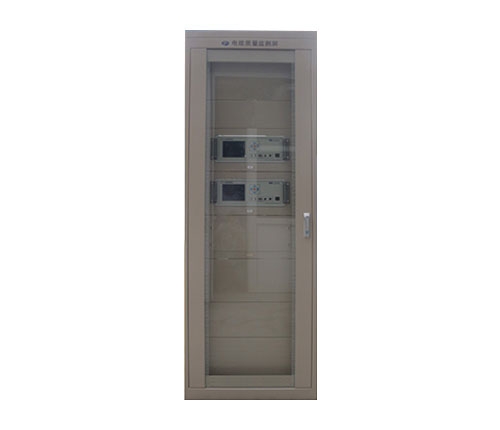

电能质量监测屏在新能源领域的典型应用

一、应用场景与价值

集中式光伏电站：在并网点、升压站及站内关键节点布设，各方面监测谐波、电压偏差、频率波动、三相不平衡、闪变等，支撑运维优化与合规并网，避免因电能质量问题导致的考核或罚款。

分布式光伏与工商业屋顶：在低压并网柜/配电室就地监测，确保与本地敏感负载的兼容性，支撑光伏扶贫等项目稳定运行与收益兑现。

风电场：监测由变流器/发电机电力电子器件引发的谐波、机组启停导致的电压偏差，以及在小型孤立电网条件下的频率偏差，提升并网质量与设备寿命。

储能系统（PCS/BMS并网点）：在并网点监测功率波动对电网的冲击，为储能参与调频、无功支撑提供数据依据，辅佐控制策略优化。

智能微电网与园区源网荷储一体化：与多能源监测装置协同，进行全微网电能质量态势感知与优化控制，提升系统稳定性与可靠性。

10 kV配电网新能源高渗透接入点：在进线附近或空间受限位置采用挂壁式监测柜实现“就近接入、就地显示”，确保监测点即为并网接入点，反映真实的受电点电能质量。

二、关键监测指标与功能

稳态指标：电压/电流、有功/无功、功率因数、频率、三相不平衡度、电压波动与闪变、谐波。

暂态与事件：电压暂降/暂升、短时中断、波形畸变等，支持波形记录与事件录波，便于回溯与责任界定。

发电性能：直流侧/交流侧发电量对比、系统效率（PR值）分析，评估逆变器与系统匹配度。

告警与联动：对越限阈值进行声光/远程告警，可配置开关量输入/输出与治理装置联动。

数据与分析：秒级/分钟级历史数据存储，趋势图、频谱分析定位问题源（如逆变器谐波源）。

通信与对时：支持Modbus、IEC 61850、RS485、以太网等，具备GPS/B码对时，便于接入SCADA/云平台实现集中运维。

三、安装部署与接入方案

并网点直测：在光伏/风电并网点、储能并网点设置监测点，优先选择能代表对外供电质量的位置，确保数据真实反映并网质量。

空间受限场景：老旧项目或柜内空间不足时，采用挂壁式监测柜就近安装，简化接线与调试，同时确保监测点即为并网接入点。

站内多点布点：在升压站、配电室、关键馈线布置多台装置，形成站级/馈线级监测网络，实现分层分区的电能质量治理。

系统集成：通过IEC 61850/Modbus与SCADA/云平台对接，实现远程集中监控、报表与告警的统一管理。

四、治理闭环与收益

监测—诊断—治理闭环：利用监测屏的扰动识别、频谱分析定位谐波源、三相不平衡等根因，为APF（有源滤波）、STATCOM（动态无功补偿）等治理设备提供定量依据与投切策略。

源端主动治理：结合具备电能质量治理功能的新型光伏变流器，可在发电侧实现谐波电流、三相不平衡、功率因数等指标的一键优化；实际案例显示，台区变压器出口功率因数由0.90提升到0.98，且治理成本可降低80%以上。

合规与收益：持续监测有助于满足并网导则/电能质量考核，减少罚款风险；在工商业场景中提升功率因数与电压质量，直接改善用能效率与电费支出。

五、选型与验收要点

功能与性能：关注谐波次数（如50次）、暂态录波能力、事件记录、开关量I/O规模、对时与通信接口（IEC 61850/Modbus/以太网）等，匹配目标场景的监测深度与联动需求。

安装形态：根据现场选择嵌入式屏体/挂壁式柜体，兼顾安装空间、接线距离、就地显示与操作便利性。

系统集成：确认与SCADA/云平台的协议兼容与数据粒度，确保远程运维与报表能力落地。

验收流程：按工厂验收—现场验收—实用化验收三步走，核查型式试验/合格证书、外观与接线、功能与性能达标，并完成投运后的实用化验证。
