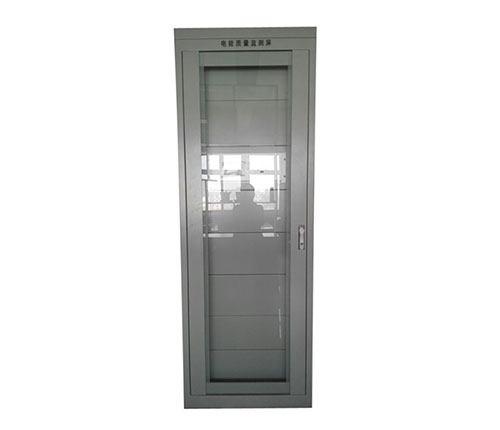

电能质量监测屏是一种用于实时监测电力系统电压、电流、频率、谐波、闪变、三相不平衡等参数，确保供电质量符合标准（如GB/T 12325、GB/T 12326、GB/T 24337等）的关键设备。其安装与调试直接影响监测数据的准确性、系统的稳定性及后期运维效率。以下为详细步骤：

一、安装前准备

1. 资料与技术交底

收集设计图纸（电气主接线图、屏体布置图、信号采集点图）、设备说明书、技术规范（如监测参数范围、精度要求）。

组织施工方、厂家技术人员、监理进行技术交底，明确安装位置、接线方式、接地要求、安稳注意事项（如高压侧操作需断电）。

2. 工具与材料准备

工具：万用表、兆欧表（≥500V）、电钻、剥线钳、压线钳、扳手、激光水平仪、绝缘手套/靴、验电器。

材料：屏体固定支架（若需壁挂）、电缆（屏蔽双绞线/电力电缆，截面按电流选）、端子排、接地线（≥4mm²黄绿线）、防火泥/堵料、标签纸。

3. 现场环境检查

安装位置：优先选择靠近监测点（如配电室、开关柜旁）、通风良好（温度-10℃~+50℃，湿度≤90%无凝露）、无强电磁干扰（远离变频器、大电机）、便于观察和操作的位置；壁挂式需确认墙体承重（≥屏体重量的2倍），落地式需预留检修通道（前后≥0.8m）。

电源条件：提供独立AC220V/50Hz电源（或DC24V，依设备要求），容量≥2kW，配备浪涌保护器（SPD）；电源需稳定，避免与动力负荷共用回路。

接地系统：确认现场有可靠的接地网（接地电阻≤4Ω，精密监测场景≤1Ω），屏体需单独接地。

二、屏体安装

1. 开箱验收

核对屏体型号、数量与设计一致；检查外观无变形、划痕，门体开合灵活，门锁完好；内部部件（如导轨、端子排、散热风扇）固定牢固；随机附件（说明书、合格证、测试报告、钥匙）齐全。

2. 固定屏体

壁挂式：根据图纸定位打孔（膨胀螺栓间距≤600mm），将支架固定于墙面，屏体挂入支架并调整水平（用水平仪校准，偏差≤2mm/m），拧紧固定螺丝。

落地式：将屏体放置在预制基础上（或槽钢底座），用螺栓固定；基础需高出地面100~200mm防潮，周边做防水围堰（若环境潮湿）。

3. 内部布局整理

按设计图纸固定监测装置、采集模块、交换机、电源模块等设备于导轨上，间距≥50mm确保散热；线缆沿走线槽敷设，强弱电分离（间距≥300mm），避免交叉干扰；预留10%~20%备用端子排和空间。

三、电气接线

1. 电源接线

断开上级电源，验电确认无电压后操作；将电源线（火线L、零线N、地线PE）接入屏内电源端子排，PE线须可靠连接到屏体接地铜排（不可与N线共接）；通电前用万用表检测绝缘电阻（电源回路对地≥2MΩ）。

2. 接地接线

屏体金属外壳、接地铜排、所有设备的保护地（PE）均通过≥4mm²黄绿线连接到现场接地网，确保接地连续可靠（用接地电阻测试仪复测，确保≤4Ω）。

四、系统调试

1. 通电前检查

复查接线：核对端子编号与图纸一致，无松动、错接、漏接；线缆标识清晰（如“PT-A相”“CT-IA”）；屏蔽层接地正确。

绝缘测试：用500V兆欧表测量各回路对地、回路间绝缘电阻（电源回路≥2MΩ，信号回路≥1MΩ），不合格需排查短路/接地故障。

2. 通电初始化

闭合电源空开，观察屏体指示灯（电源灯亮、运行灯闪烁为正常），无异常噪音、焦糊味；登录监测装置界面（本地或通过电脑），检查软件版本是否为较新，恢复出厂设置（若需）。

3. 参数配置

基本参数：设置系统时间（与GPS或对时服务器同步）、监测点名称、电压等级（如10kV/400V）、CT变比（如200/5）、PT变比（如10kV/100V）。

监测阈值：根据国标或用户需求设置告警值（如电压偏差±7%、频率偏差±0.5Hz、谐波THD≤5%），配置告警输出（声光、短信、邮件）。

通信参数：设置IP地址、子网掩码、网关（以太网）；RS485地址、波特率（9600bps）、校验位（无/奇/偶）。

4. 功能验证

数据采集验证：在PT/CT二次侧注入标准信号（如用继电保护测试仪模拟100V电压、5A电流），观察监测装置显示值与标准值误差（电压/电流精度≤0.2级，频率≤0.01Hz，谐波≤0.5级）；检查三相不平衡度、闪变值计算是否合理。

同步性测试：对比监测装置数据与后台监控系统（或便携式电能质量分析仪）数据，确保采样同步（时间偏差≤1s），数据刷新周期符合要求（≤1s）。

通信功能测试：通过上位机软件读取实时数据、历史曲线（日/月/年报表），发送控制指令（如复位、参数修改），验证通信链路稳定（丢包率≤0.1%）。
